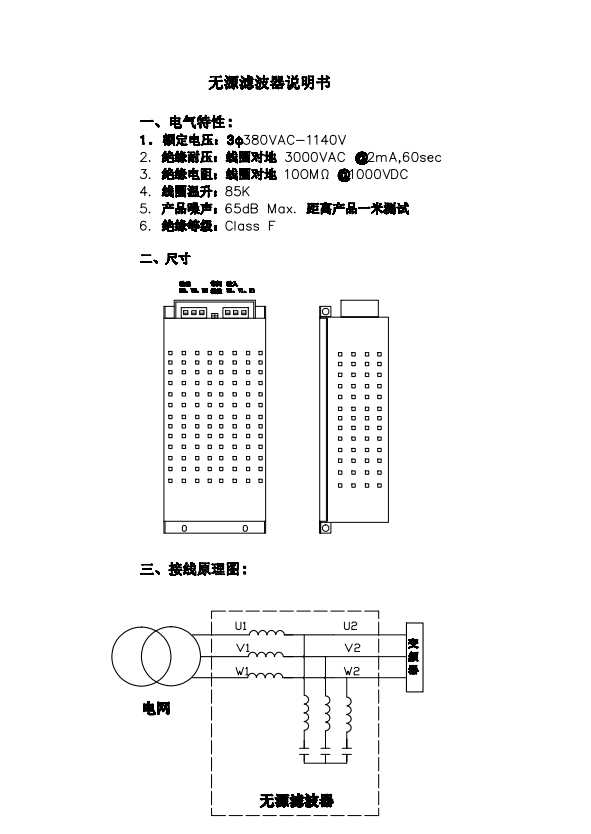

无源滤波器
由
电容器
、
电抗器
,有时还包括电阻器等
无源元件
组成,以对某次
谐波
或其以上次谐波形成低
阻抗
通路
,以达到抑制
高次谐波
的作用;由于SVC的
调节范围
要由感性区扩大到容性区,所以
滤波器
与
动态控制
的电抗器一起并联,这样既满足
无功补偿
、改善
功率因数
,又能消除高次谐波的影响。国际上广泛使用的滤波器
种类
有:各阶次
单调谐滤波器
、
双调谐滤波器
、二阶宽颇带与三阶宽频带
高通滤波器
等。
1、单调谐滤波器:一阶单调谐滤波器的
优点
是滤波效果好,
结构
简单;
缺点
是
电能
损耗比较大,但随着
品质因数
的提高而减少,同时又随
谐波次数
的减少而增加,而
电炉
正好是低次谐波,主要是2~7次,因此,
基波
损耗较大。二阶单调谐滤波器当品质因数在50以下时,基波
损耗
可减少20~50%,属节能型,滤波效果等效。三阶单调谐滤波器是损耗最小的滤波器,但组成复杂些,投资也高些,用于
电弧炉
系统中,2次滤波器选用三阶滤波器为好,其它次选用二阶单调谐滤波器。
2、
高通
(宽频带滤波器,一般用于某次及以上次的谐波抑制。当在电弧炉等非线性
负荷
系统中采用时,对5次以上起滤波作用时,通过
参数
调整,可形成该滤波器
回路
对5次及以上次谐波的低阻抗通路
