频敏电阻器
    发布时间: 2020-06-10 17:35

频敏变阻器是一种由铸铁片或钢板叠成铁心,外面再套上绕组的三相电抗器,接在转子绕组的电路中,其绕组电抗和铁心损耗的决定的等效阻抗随着转子电流的频率而变化。

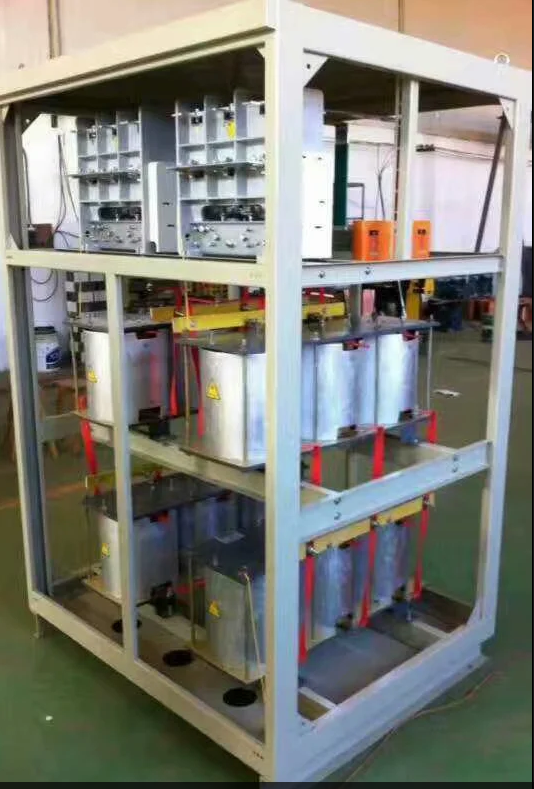

频敏电阻器

频敏变阻器是一种由铸铁片或钢板叠成铁心,外面再套上绕组的三相电抗器,接在转子绕组的电路中,其绕组电抗和铁心损耗的决定的等效阻抗随着转子电流的频率而变化。

从60年代开始,广泛采用频敏变阻器来代替起动电阻以控制绕线转子异步电动机的起动。频敏变阻器是一种静止的无触点电磁元件,利用它对频率的敏感而自动变阻。频敏变阻器实质上是一个铁损很大的三相电抗器,其结构类似于没有二次绕组的三相变压器。

频敏变阻器是一种有独特结构的新型无触点元件。其外部结构与三相电抗器相似,即有三个铁芯柱和三个绕组组成,三个绕组接成星形,并通过滑环和电刷与绕线式电动机三相转子绕组相接。所谓频敏,就是对频率敏感。其实,频敏电阻器就是一组电感器,利用自感,对频率高的电压阻抗大,频率低的电压阻抗小。

当绕线转子式电机刚起动时,转子尚未转动,定子绕组产生的旋转磁场高速旋转,转子绕组相对高速切割磁场,产生频率高幅度也高的感生电压,转子回路的频敏电阻器呈现高阻抗,降低起动电流;转子旋转起来以后,随着转差率的降低,转子绕组切割磁场的相对速度降低,转子感生电压频率及幅度也降低;频敏电阻器呈现低阻抗;起动完成后,转差率接近于0,转子感生电压频率亦接近于0,频敏电阻器阻抗接近于0,相当于短接转子绕组(实际使用时电机启动完成后直接切除),电机正常运转。
